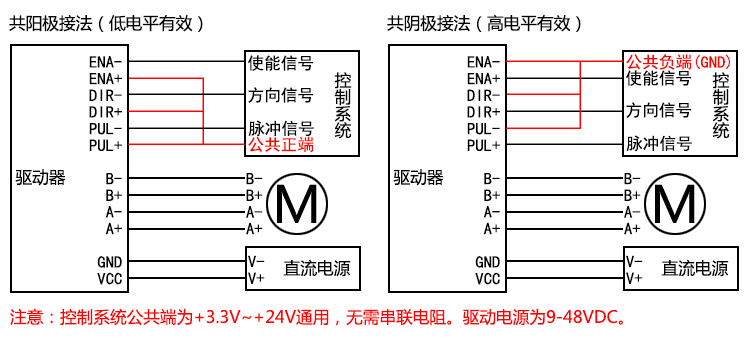

※ 信號輸入：單端，脈沖/方向
※ 細分可選：1/2/4/8/16/32細分
※ 輸出電流：0.5A-4.0A（適合1.8NM及以下57
42步進電機）
※ 輸入電壓：9-40VDC （建議12-24VDC工作）
※ 靜止時電流自動減半
※ 可驅動4,6,8線兩相、四相步進電機

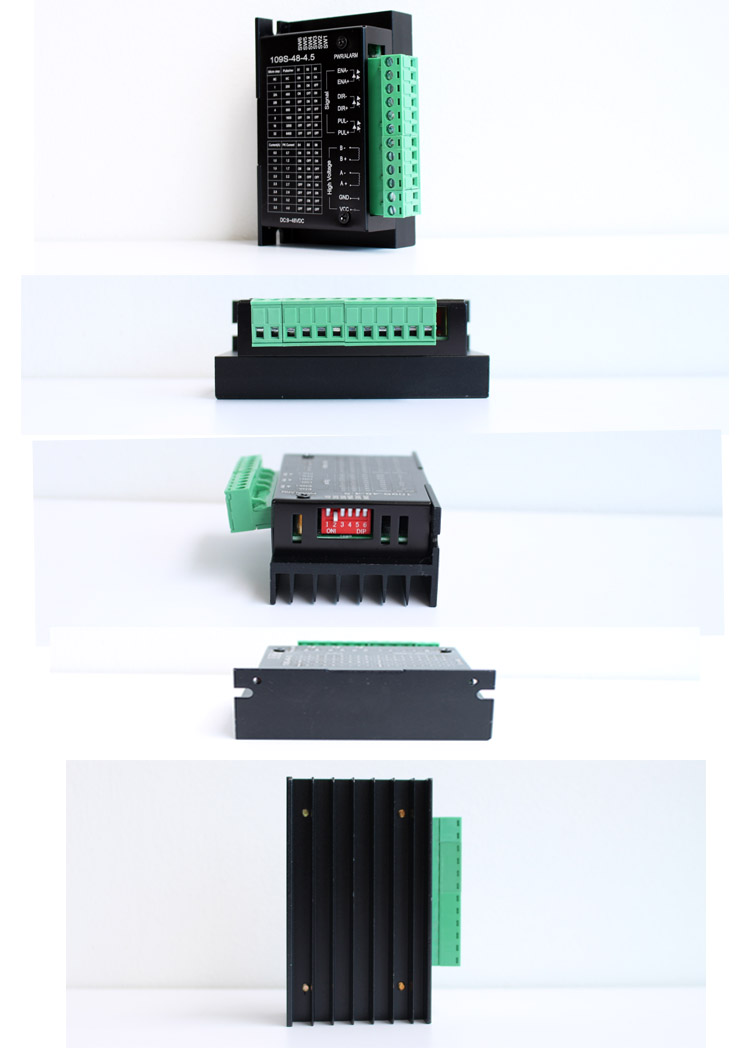

109-48-4.5是一款專業(yè)的兩相混合式步進電機驅動器，適配國內外各種品牌，相電流4.0A以下外徑42-57mm的4線、6線、8線兩相混合式步進電機。適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數(shù)控機床、拿放裝置等。在用戶期望低成本、小噪聲、中低速運行的設備中效果特佳。
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發(fā)熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所，禁止有可燃氣體和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.2KG |

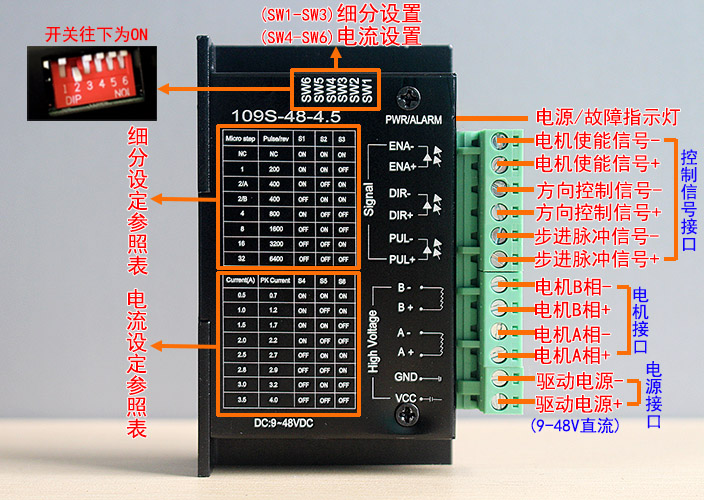

| 細分 | 脈沖/圈 | S1 | S2 | S3 |
| NC | NC | ON | ON | ON |
| 1 | 200 | ON | ON | OFF |
| 2/A | 400 | ON | OFF | ON |
| 2/B | 400 | OFF | ON | ON |
| 4 | 800 | ON | OFF | OFF |
| 8 | 1600 | OFF | ON | OFF |
| 16 | 3200 | OFF | OFF | ON |
| 32 | 6400 | OFF | OFF | OFF |
| 平均電流 | 峰值電流 | S4 | S5 | S6 |
| 0.5 | 0.7 | ON | ON | ON |
| 1.0 | 1.2 | ON | OFF | ON |
| 1.5 | 1.7 | ON | ON | OFF |
| 2.0 | 2.2 | ON | OFF | OFF |
| 2.5 | 2.7 | OFF | ON | ON |
| 2.8 | 2.9 | OFF | OFF | ON |
| 3.0 | 3.2 | OFF | ON | OFF |
| 3.5 | 4.0 | OFF | OFF | OFF |
